Audi 100
| |
| ВопроС | Дата: Суббота, 14.07.2012, 00:10 | Сообщение # 1 |
|
Лейтенант
Группа: Администраторы
Сообщений: 79
Статус: Offline
| До 90-х годов, ходовая была одной из самых простых? Т.е. - один рычаг шаровой опоры на колесо, это было просто и удобно. Чего не скажешь о новых Ауди, где на одно колесо 4 алюминиевых рычага. Заводские шаровые ходят примерно 100 тыс.км. Сколько ходят шаровые покупные? Турецкие, польские или оригинальные?
|
| |
| |
| ВопроС | Дата: Пятница, 28.03.2014, 21:56 | Сообщение # 2 |
|
Лейтенант
Группа: Администраторы
Сообщений: 79
Статус: Offline

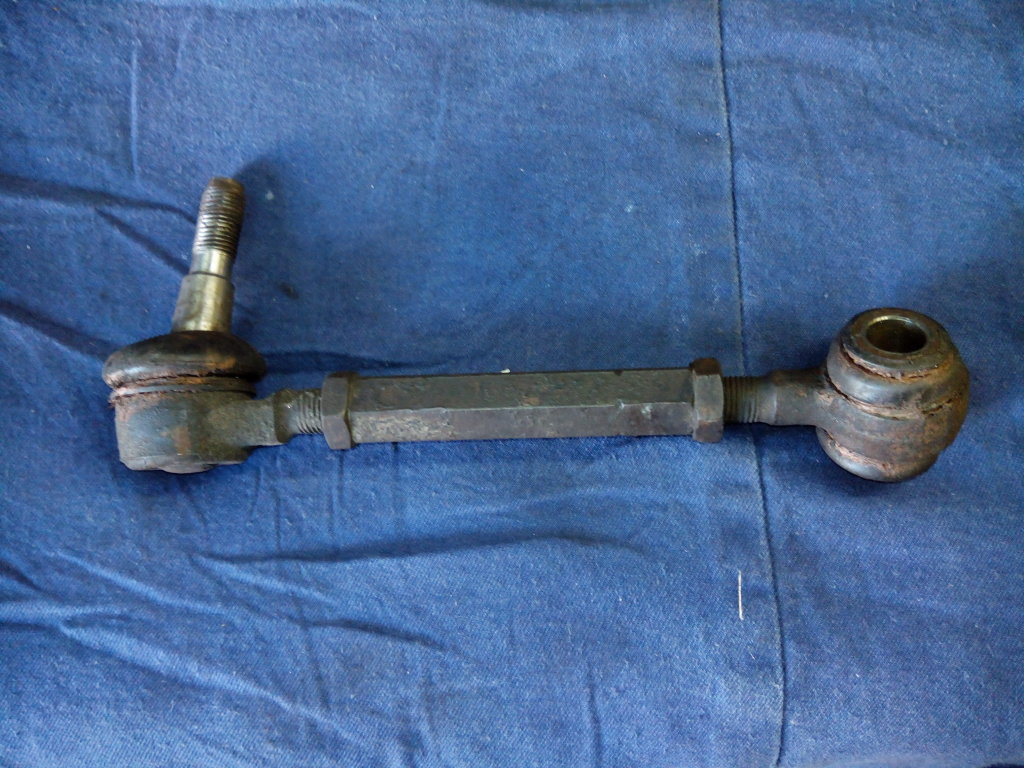

| Развальная тяга AUDI до разборки

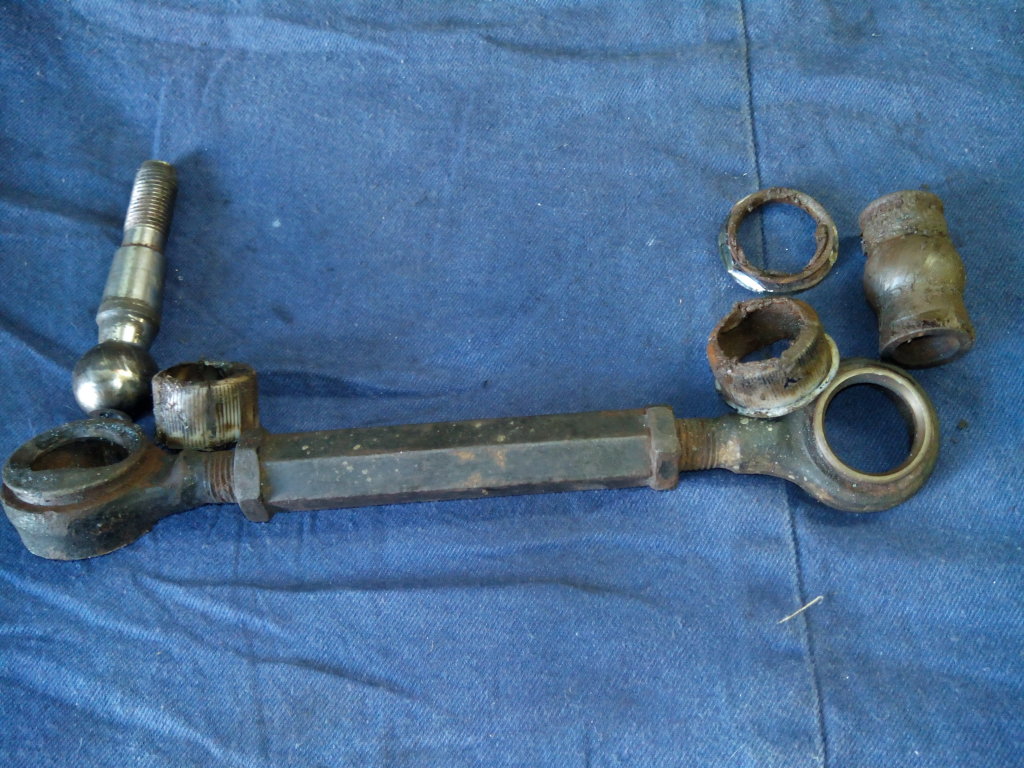

После вскрытия

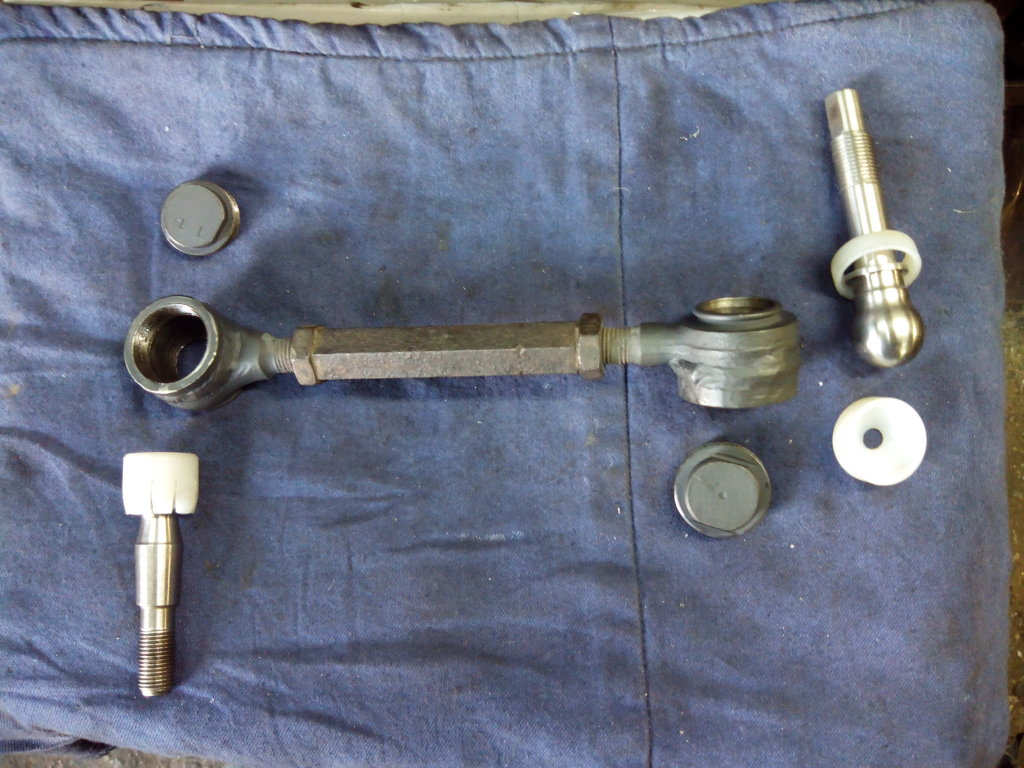

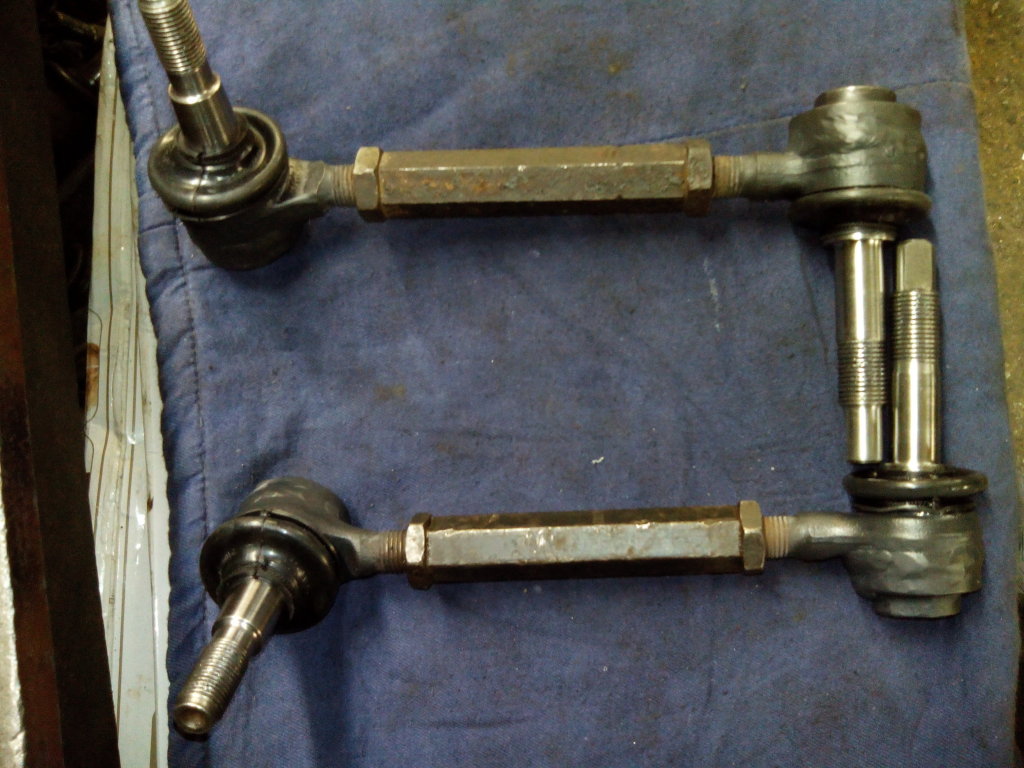

Перед сборкой. Вместо плавающего сайлентблока, изготовлен шаровый палец, который заменит болт крепления. Получился наконечник с шаровой опорой с нормальным пыльником, вместо плавающего сайлентблока
После сборки
|
| |
| |
| ВопроС | Дата: Воскресенье, 15.06.2014, 03:16 | Сообщение # 3 |
|
Лейтенант
Группа: Администраторы
Сообщений: 79
Статус: Offline

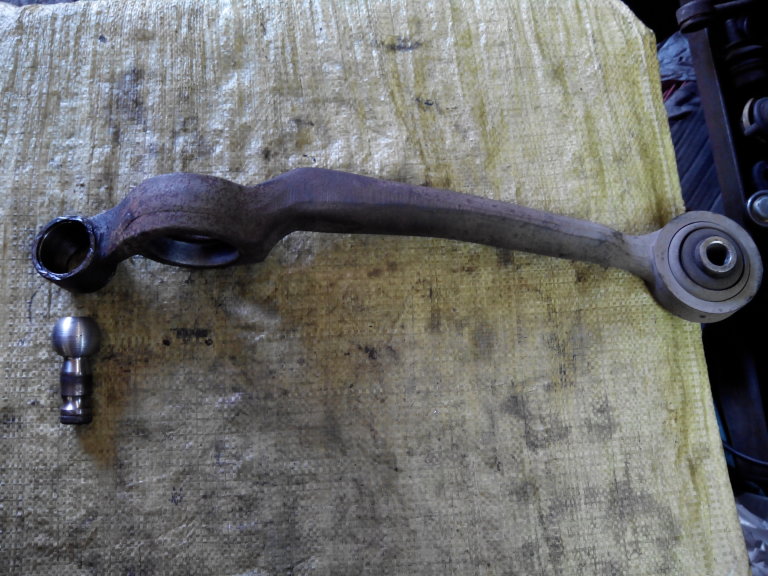

| Принесли в ремонт рычаг шаровой опоры Ауди 100
И хоть рычаг не оригинальный, хуже всего то, что палец уже болтался в посадочном месте поворотного кулака. Что видно по примятому краю канавки под стяжной болт, по центру пальца. Если присмотреться, то хорошо видно выше канавки примятый край.

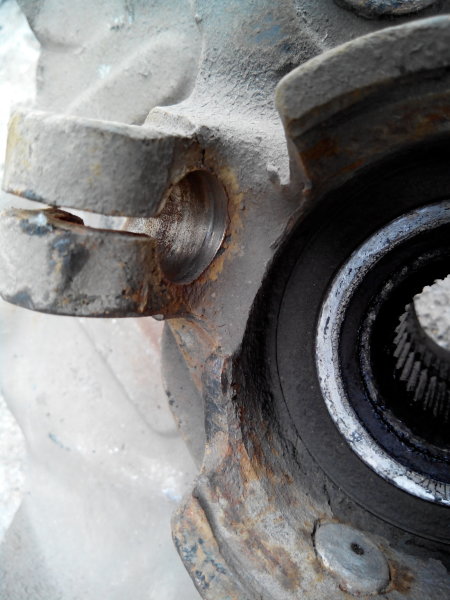

В таких случаях, реставрацию нужно начинать с решения проблемы с посадочным местом. Иначе, какую шаровую сюда не поставь, новую или после реставрации - долго она ходить не будет. Точнее - палец начнёт снова болтаться и скрипеть в поворотном кулаке... Хорошо, когда клиент понимает о чём речь, а не думает что его хотят развести. На следующий день, был доставлен поворотный кулак... На фото, видно на сколько разбито посадочное место.
От ударов, даже бортик наплыл по краю отверстия....

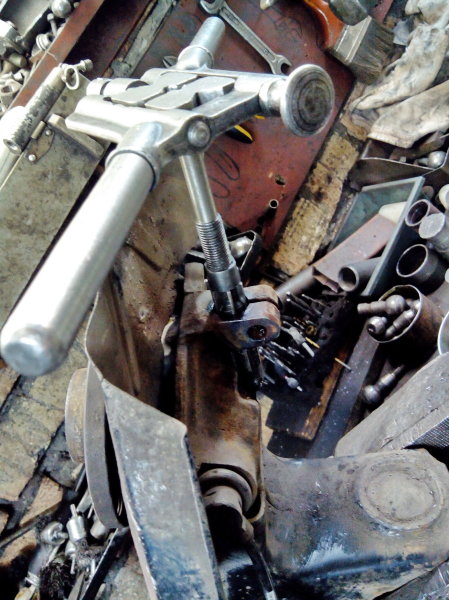

И тут, два варианта. Первый - замена поворотного кулака, и более дешёвый - исправление посадочного места. Мы, делаем это, разводными развёртками, до тех пор, пока место не станет правильно-цилиндрическим.
К сожалению, не сделали фото конечного результата (просто забыли), но подобные исправления можно увидеть на примере поворотных кулаков в теме CitroenJumpy.

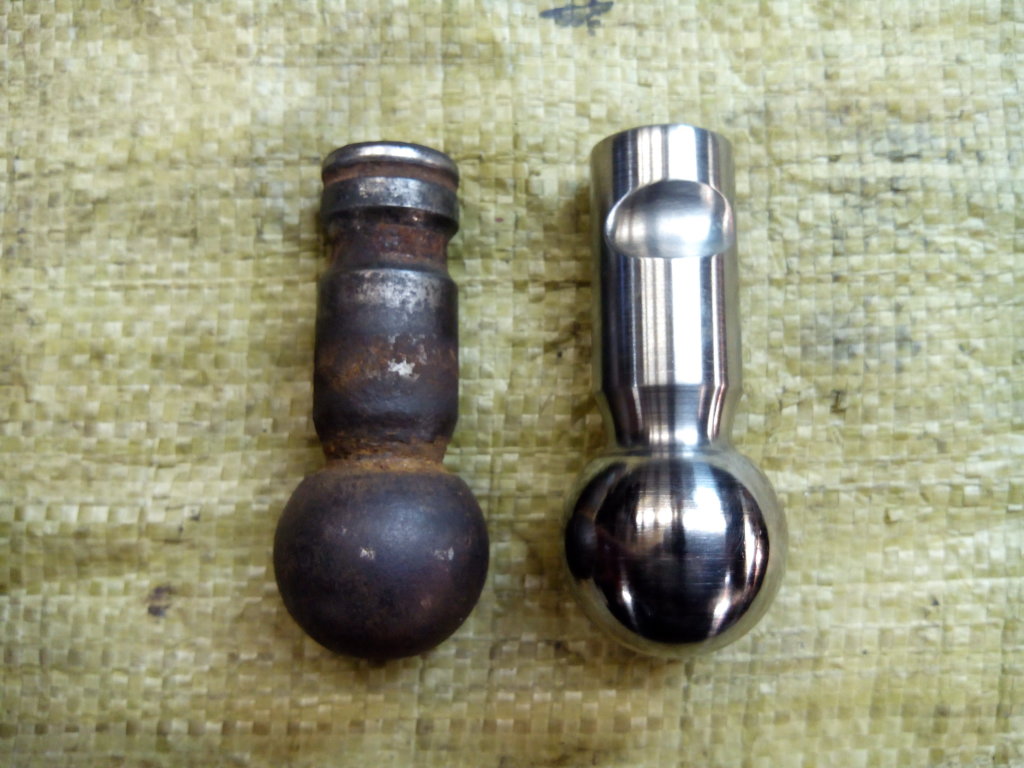

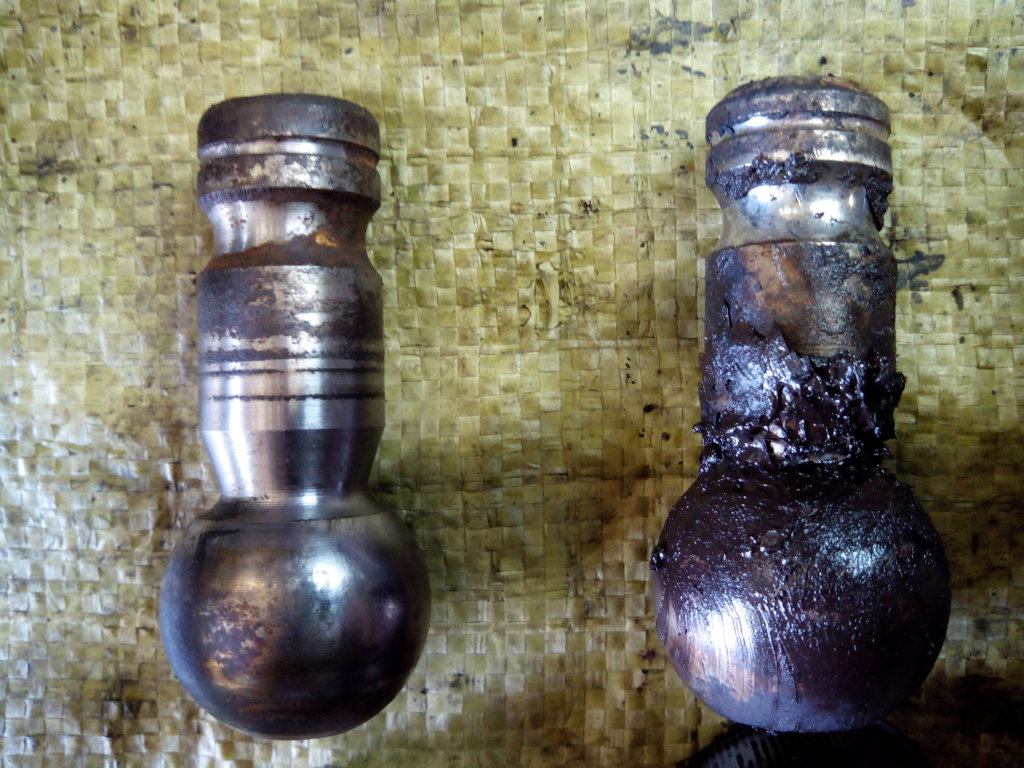

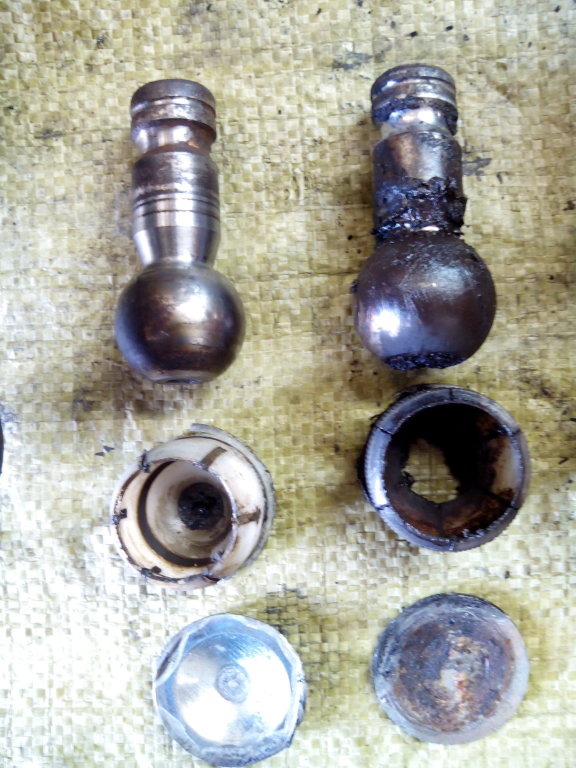

В общем, после исправления посадочного места, изготавливаем новый шаровый палец чуть большего диаметра.
Конкретно в этом случае, визуально больший диаметр нового пальца не виден. Но бывает что разница внушительная, до 2 мм.

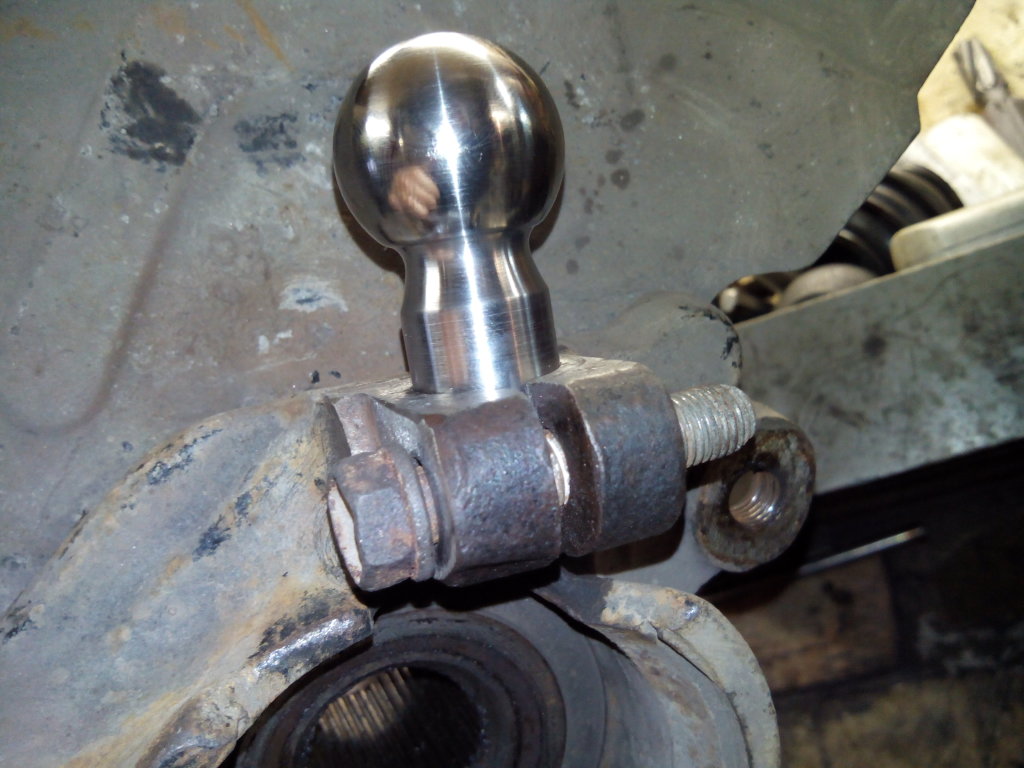

Естественно, палец тщательно подгоняется под новое посадочное место, путём долшифовывания до нужной плотности..

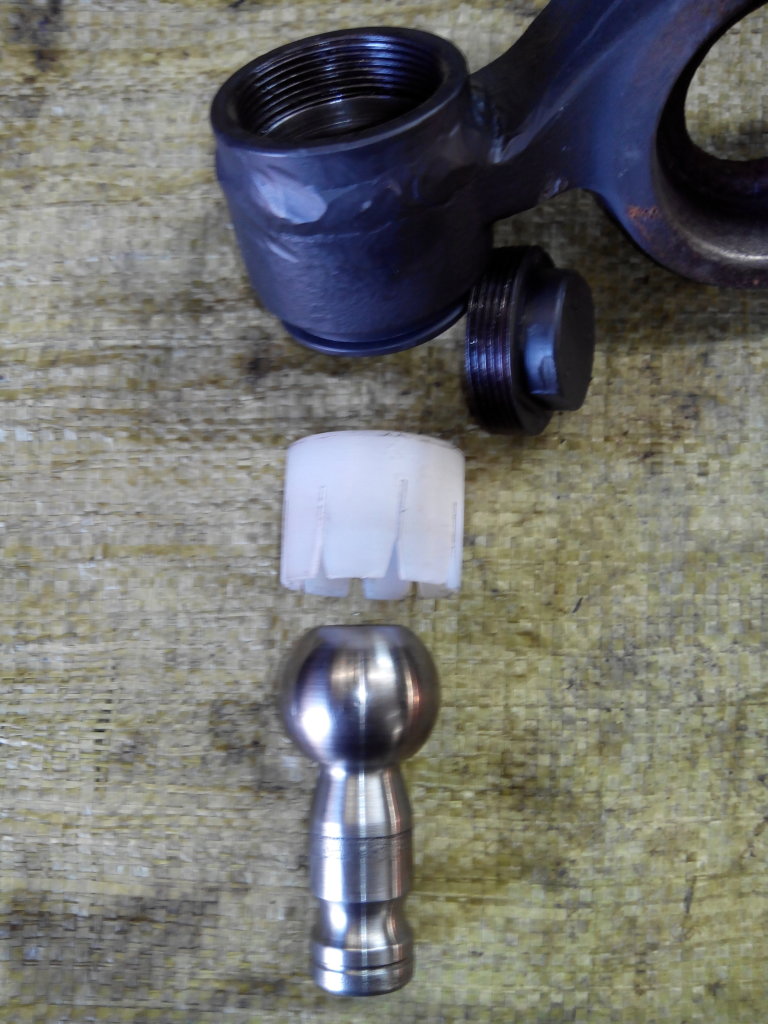

И лишь после этого, подходим к сборке... с новым вкладышем из капролона..
.....
|
| |
| |
| ВопроС | Дата: Воскресенье, 15.06.2014, 05:05 | Сообщение # 4 |
|
Лейтенант
Группа: Администраторы
Сообщений: 79
Статус: Offline

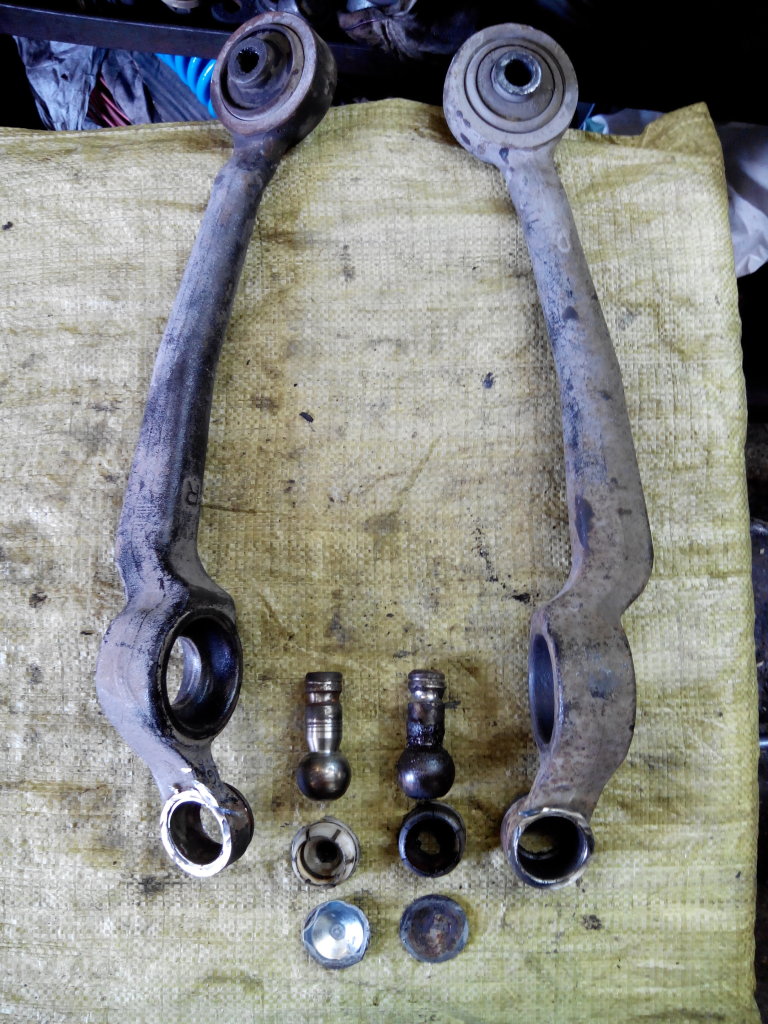

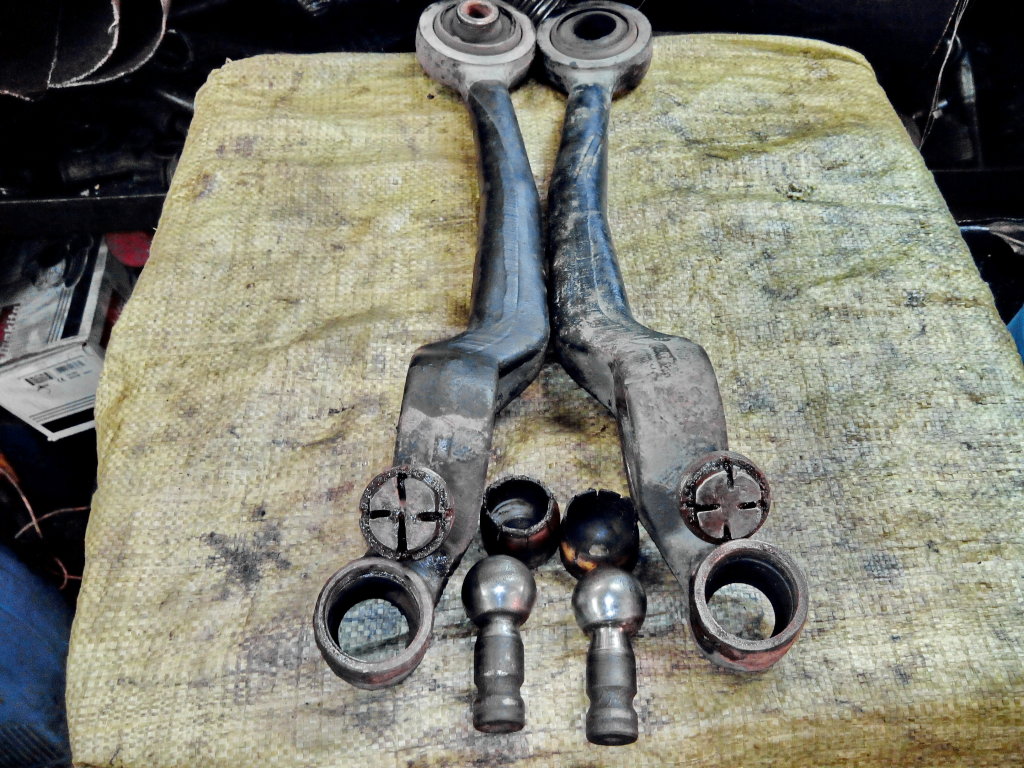

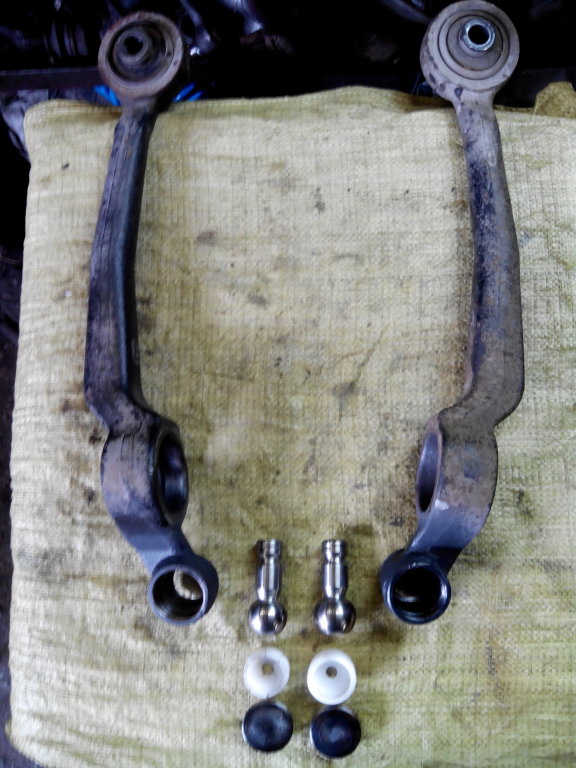

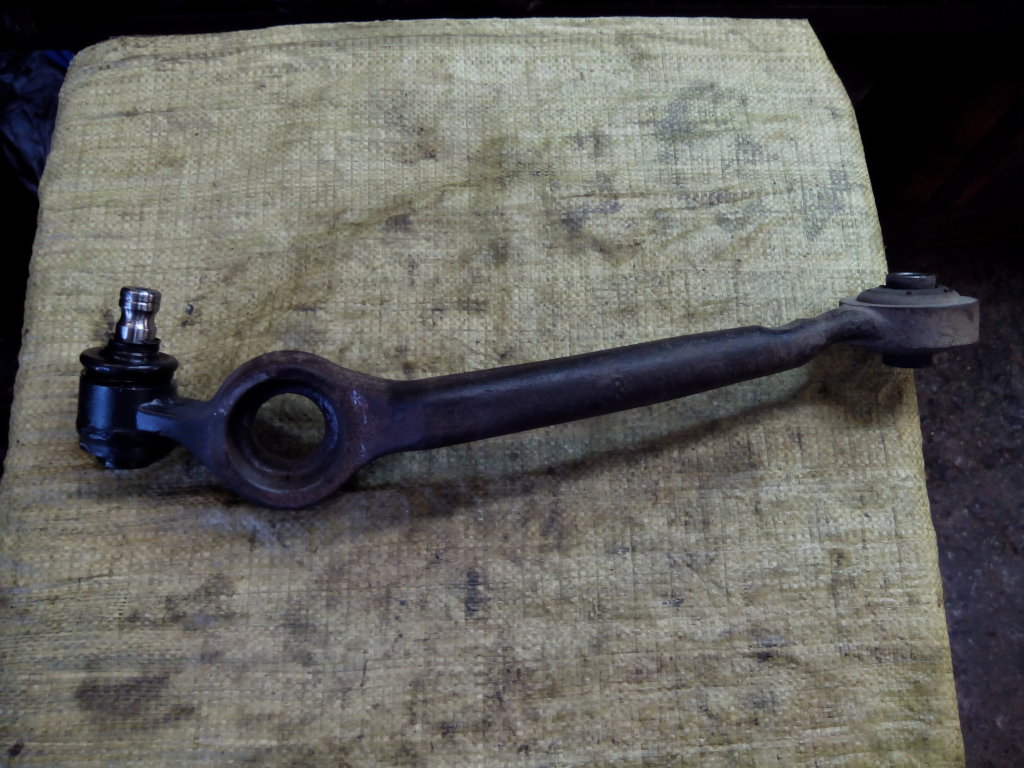

| И снова, пара не оригинальных рычагов Ауди 100.
Хорошо то, что в рычаге справа, диаметр шара такой же как в оригинальном 30мм.

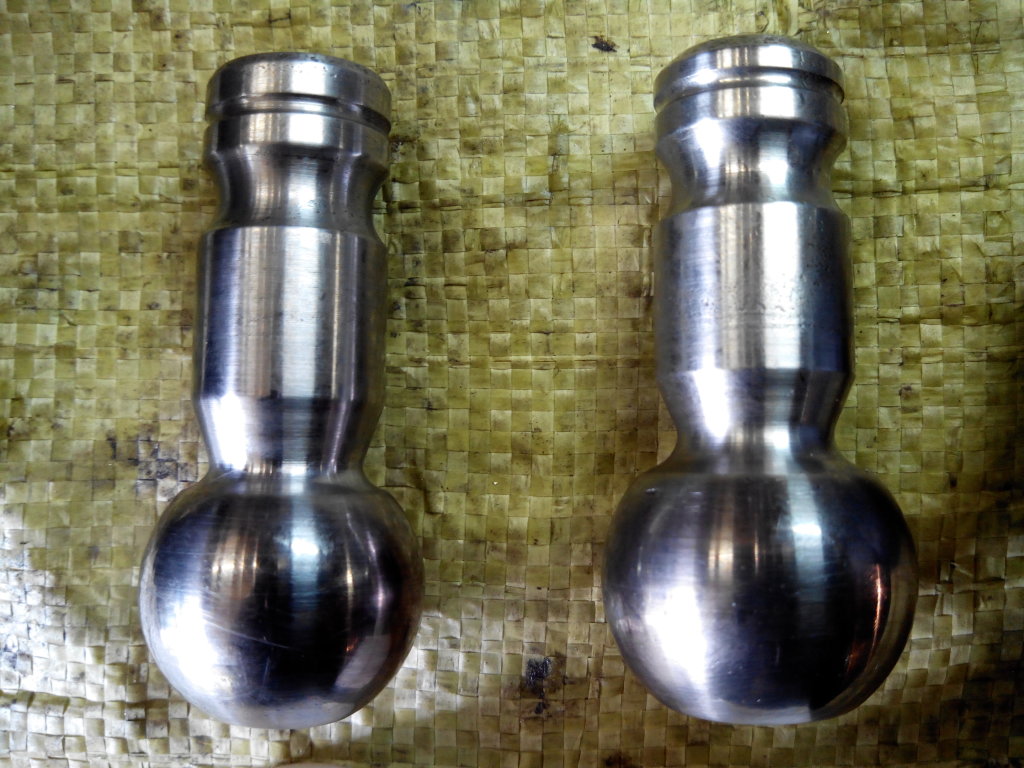

Пальцы, достаточно было отшлифовать, т.е. не смотря на наличие ржавчины, она оказалась не глубокой и протачивать шарики не пришлось

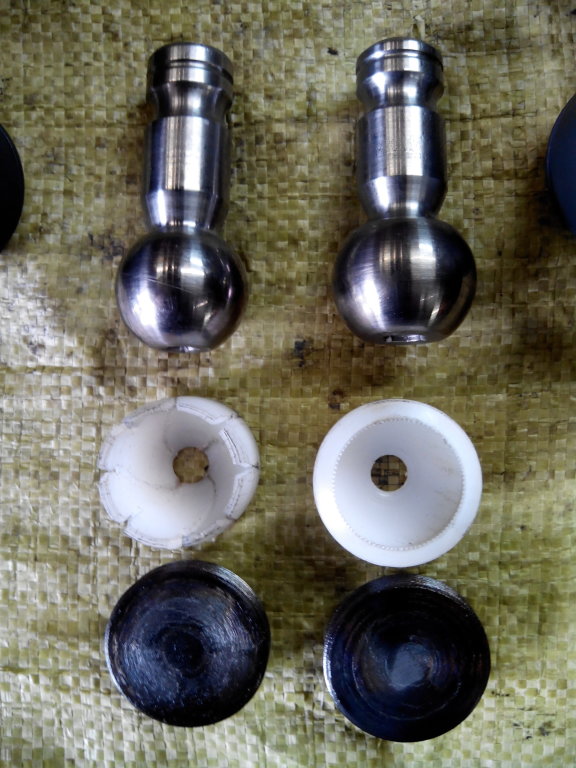

Были изготовлены новые вкладыши...

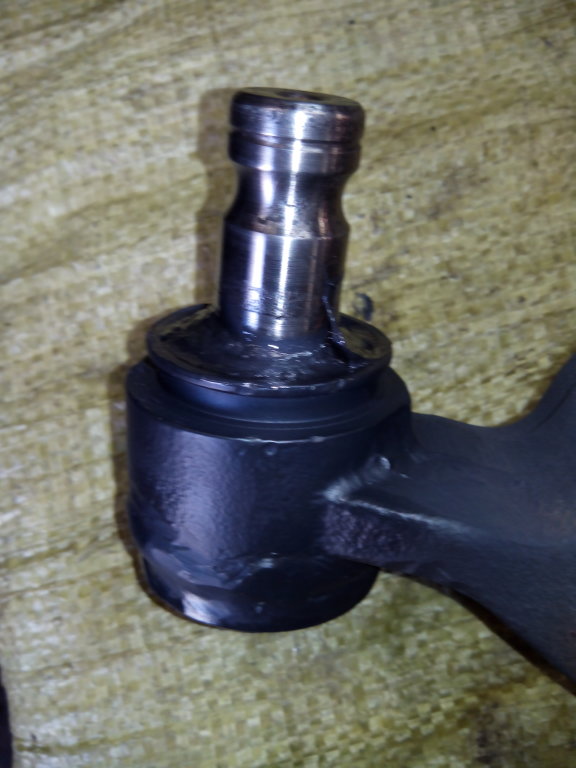

И дальше сборка...
|
| |
| |
| ВопроС | Дата: Воскресенье, 15.06.2014, 05:14 | Сообщение # 5 |
|
Лейтенант
Группа: Администраторы
Сообщений: 79
Статус: Offline

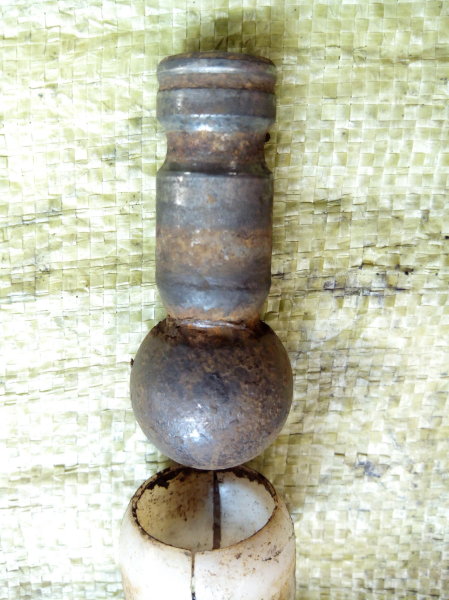

| И снова, не оригинальный рычаг, но тот случай, когда посадочное место в поворотном кулаке нормальное, а шар имеет износ, поддающийся исправлению... Правда, вспомнили о том что фотографируем, уже после того как шар был проточен.

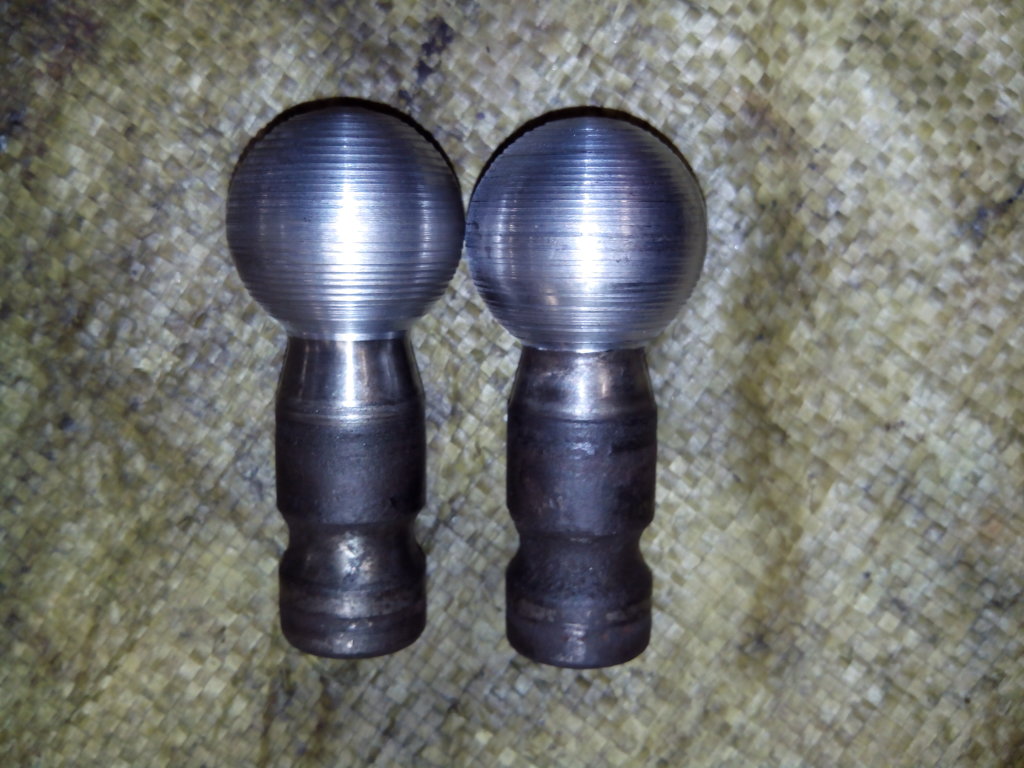

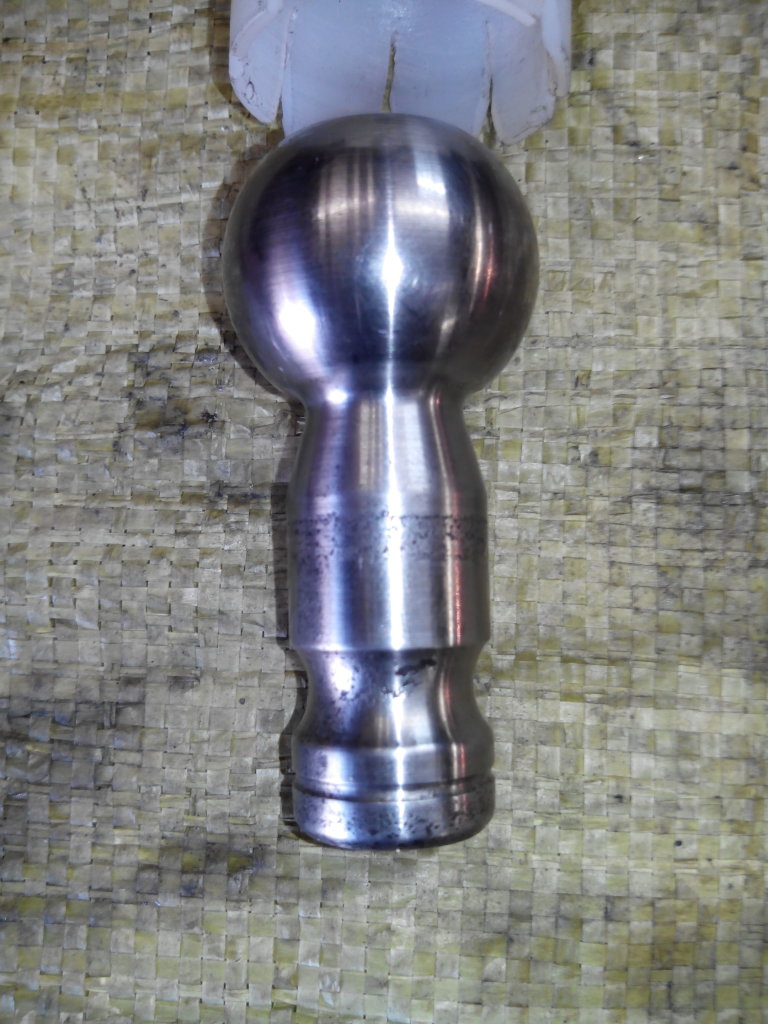

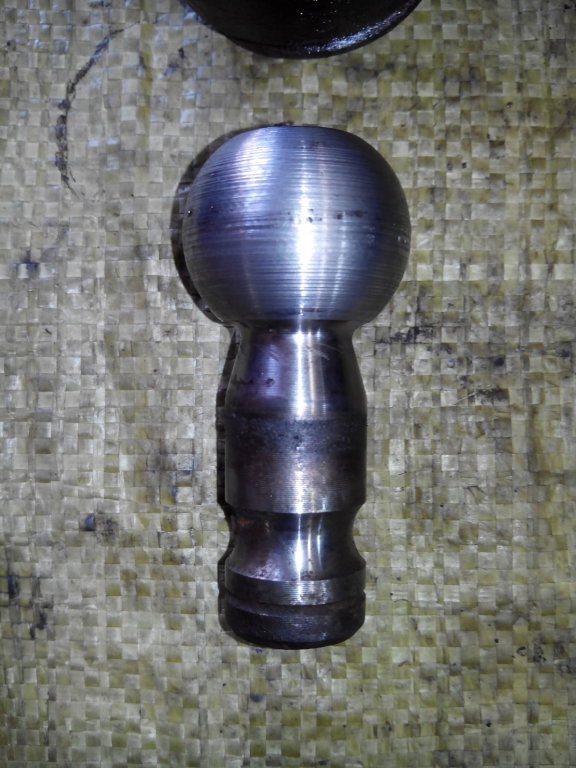

Проточенный шар крупным планом....
И после шлифовки....
Новый вкладыш и....
Сборка....

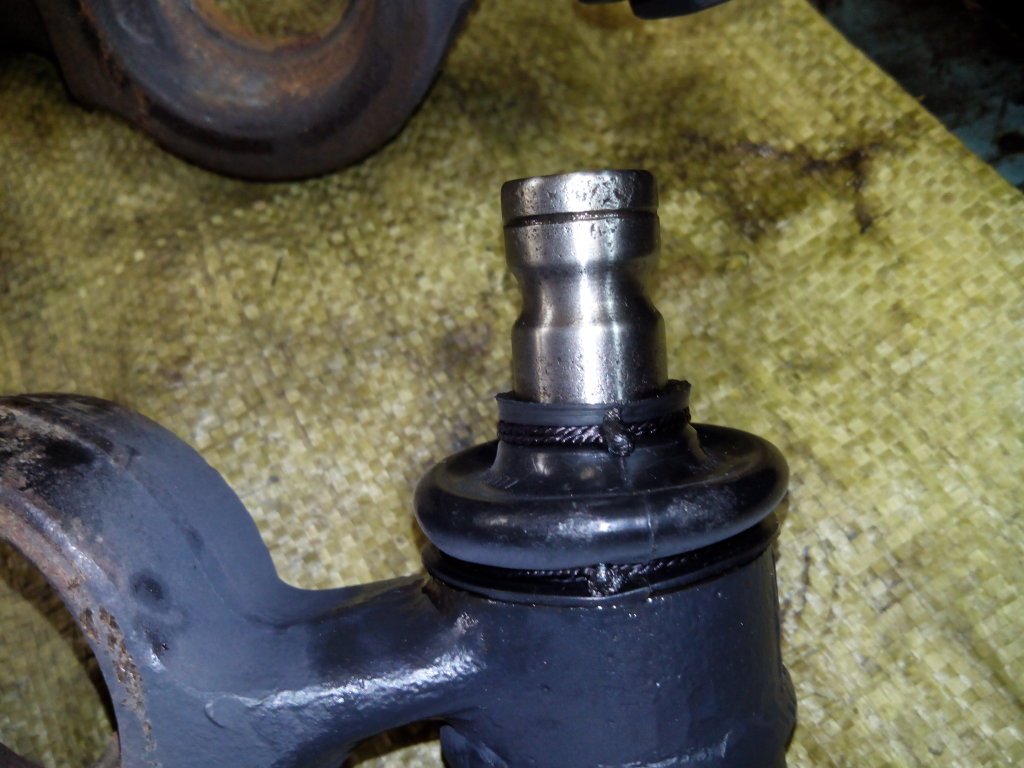

И, конечный штрих - пыльник.... всё, рычаг готов к установке!!!
|
| |
| |
| ВопроС | Дата: Суббота, 26.07.2014, 03:45 | Сообщение # 6 |
|
Лейтенант
Группа: Администраторы
Сообщений: 79
Статус: Offline

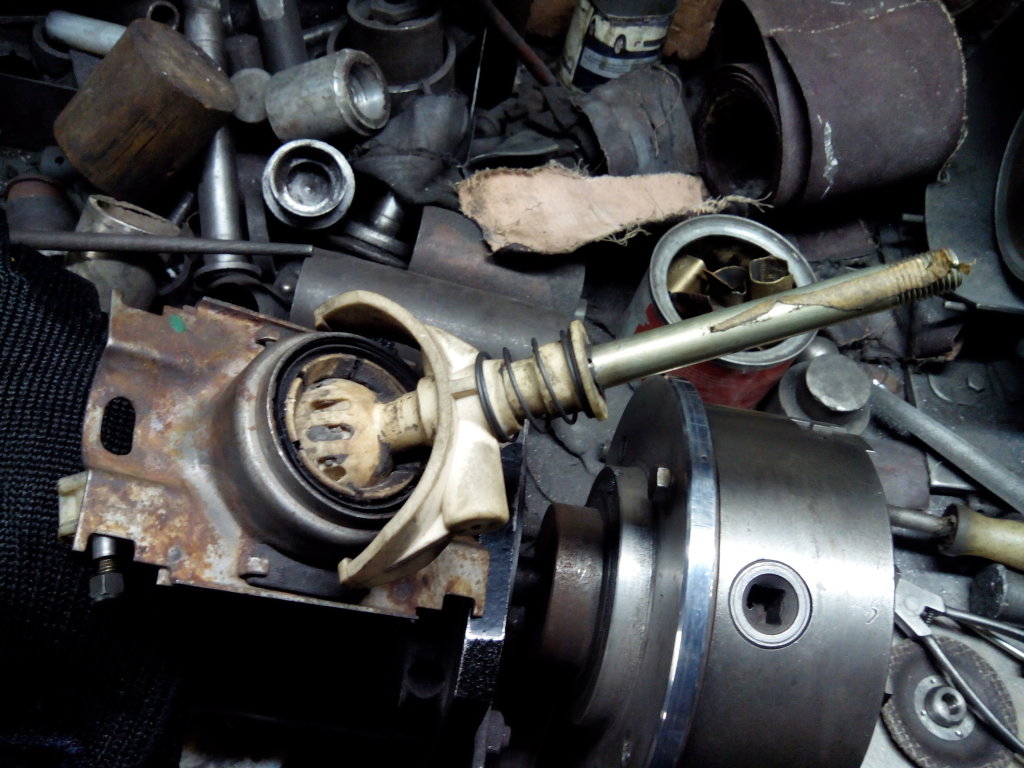

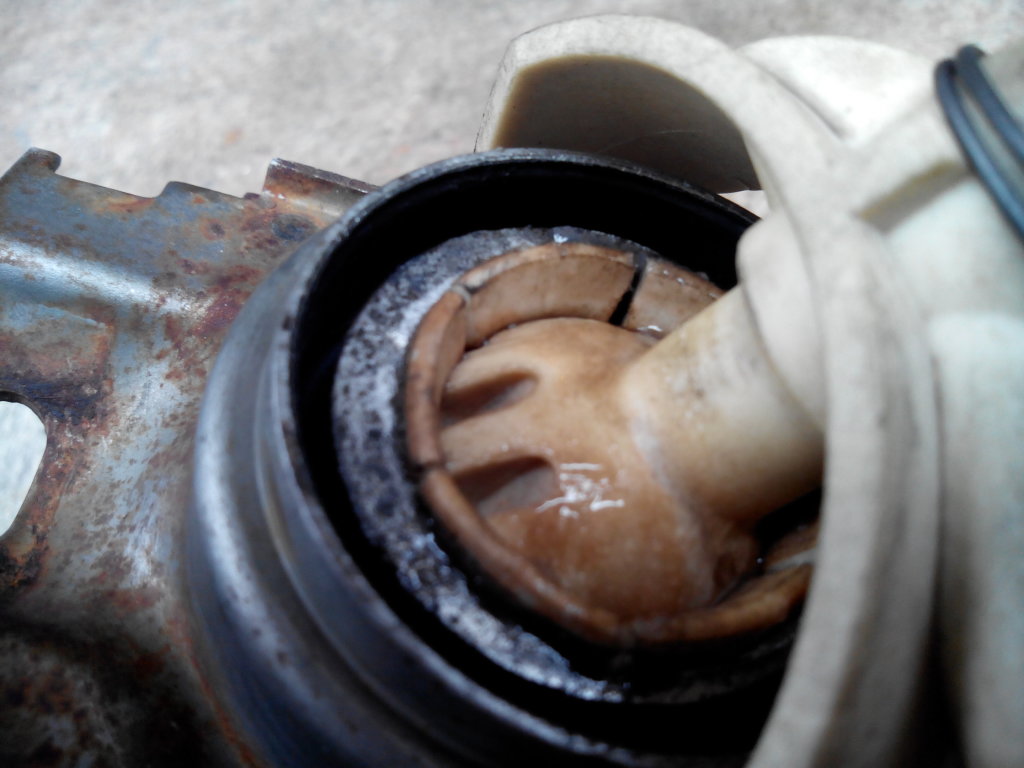

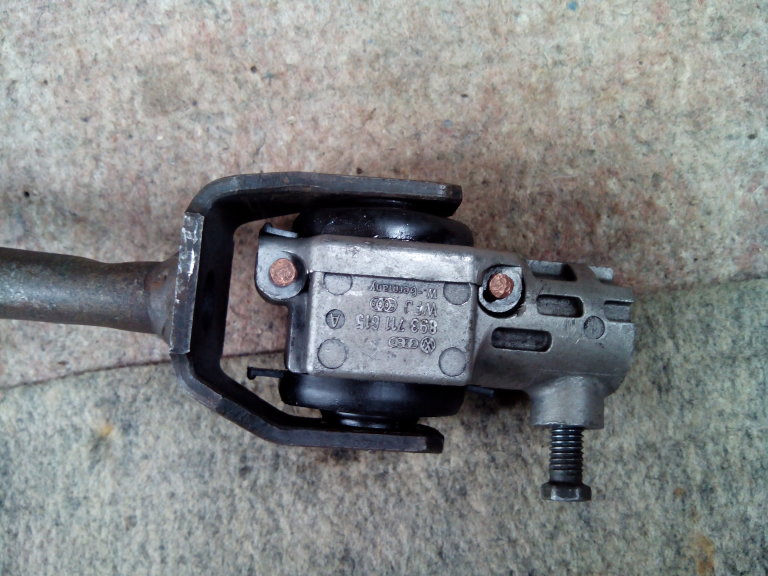

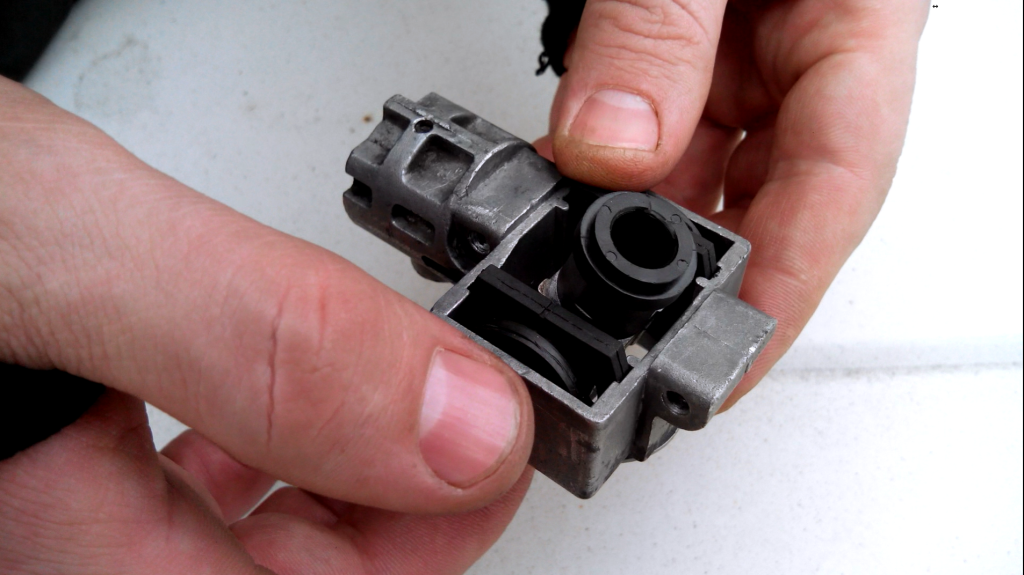

| Не совсем наш профиль, но, человек попросил помочь с кулисой переключения передач.. Так она выглядела, когда попала к нам в руки.. На фото не видно, но шар внутри имел вертикальный люфт примерно в 4-5мм.

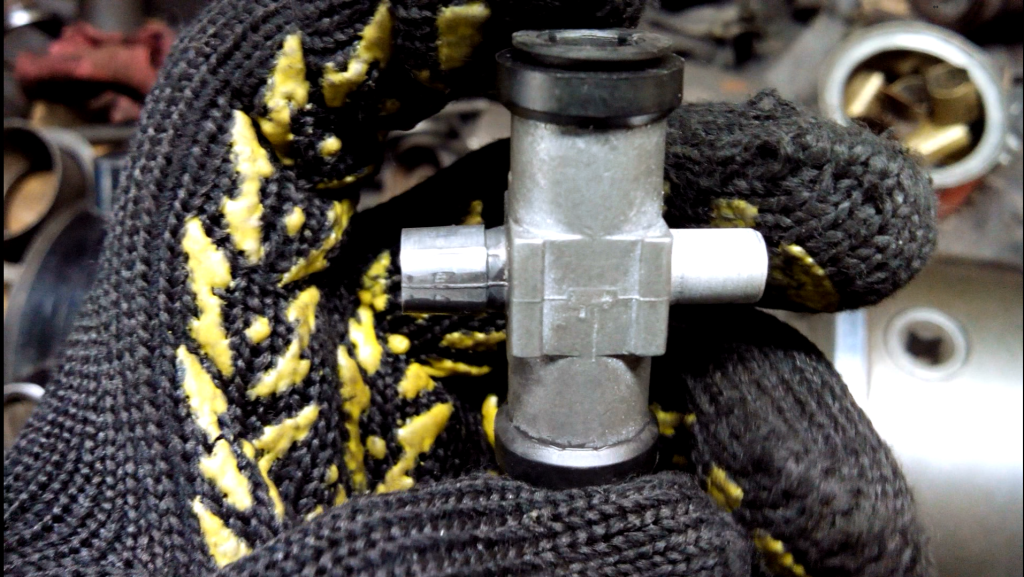

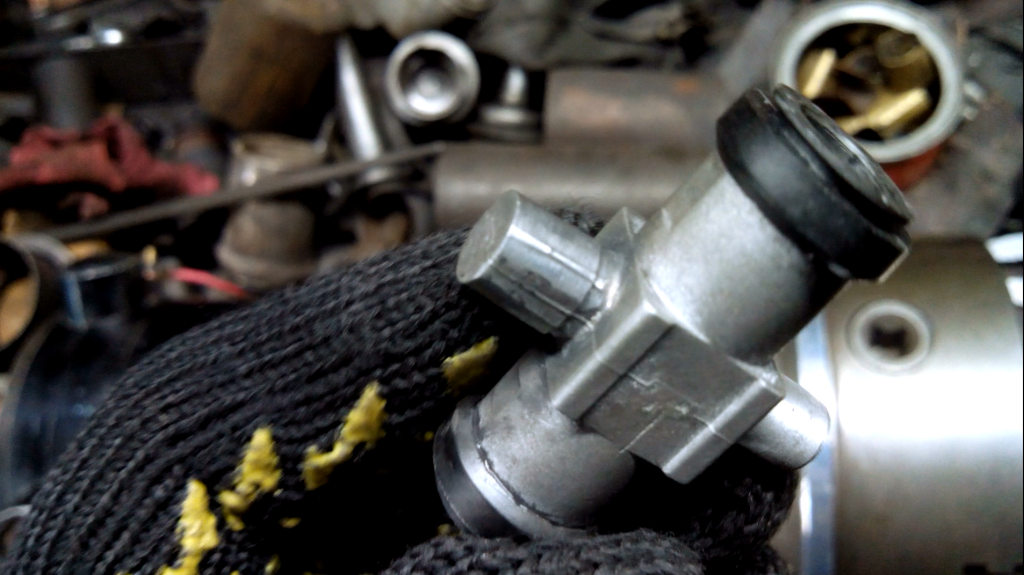

Что касается крестовины - износ впечатляющий. Оно и не удивительно. Деталька-то дюралевая.
На фото видно, что одна из сторон уже проточена. Решили вначале попробовать, и только после того как стало понятно что всё получится - сделали фото.

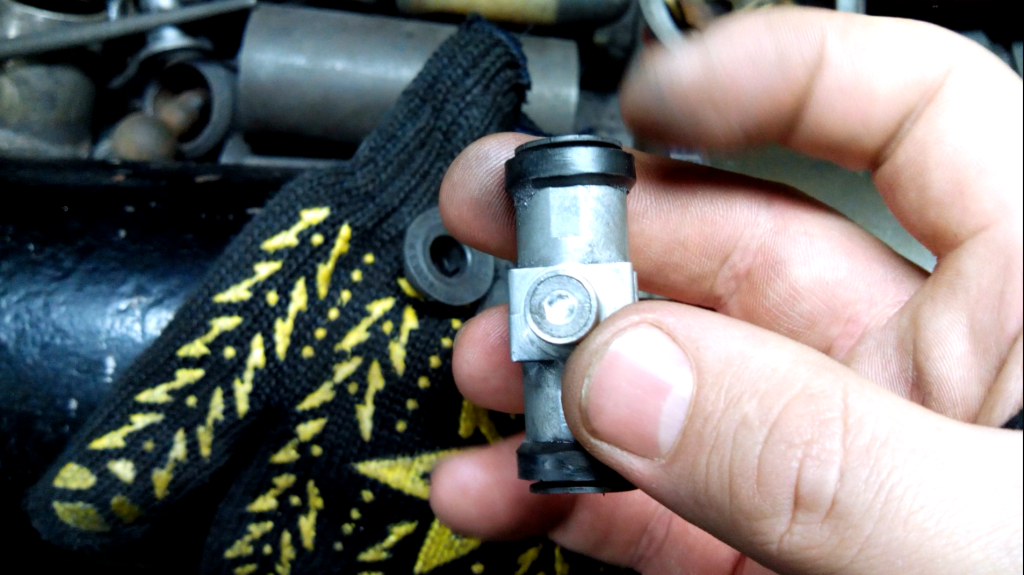

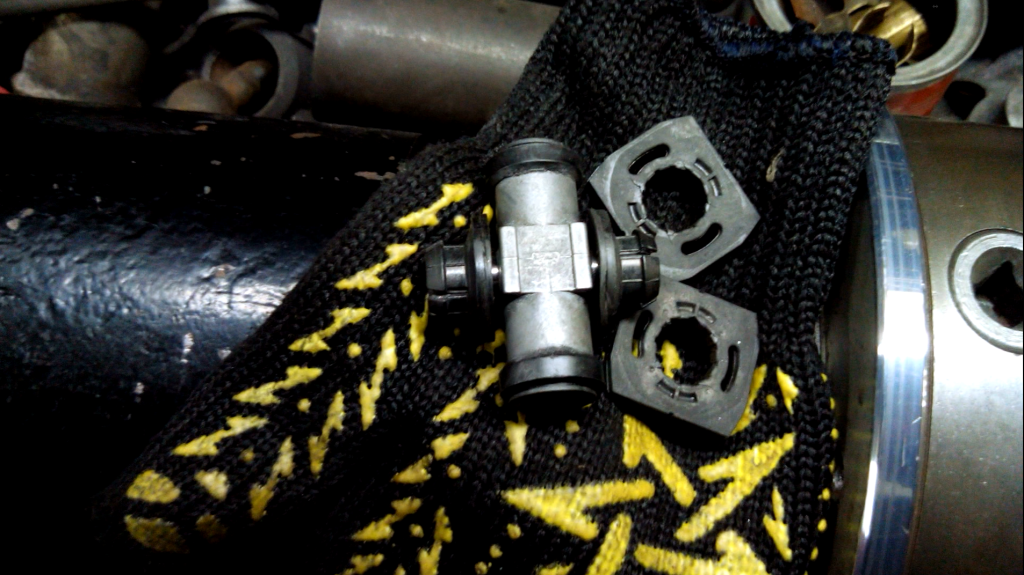

На проточенные места, были выточены под запрессовку, стальные втулки. Её видно..
Стальные втулки гораздо твёрже и прочнее дюрали, а значит есть надежда, что работать, эта крестовинка, будет, куда дольше чем в заводском исполнении....
Тем более, что и поверхность стальной втулки, отполированной до зеркала, будет создавать гораздо меньше трения в работе..

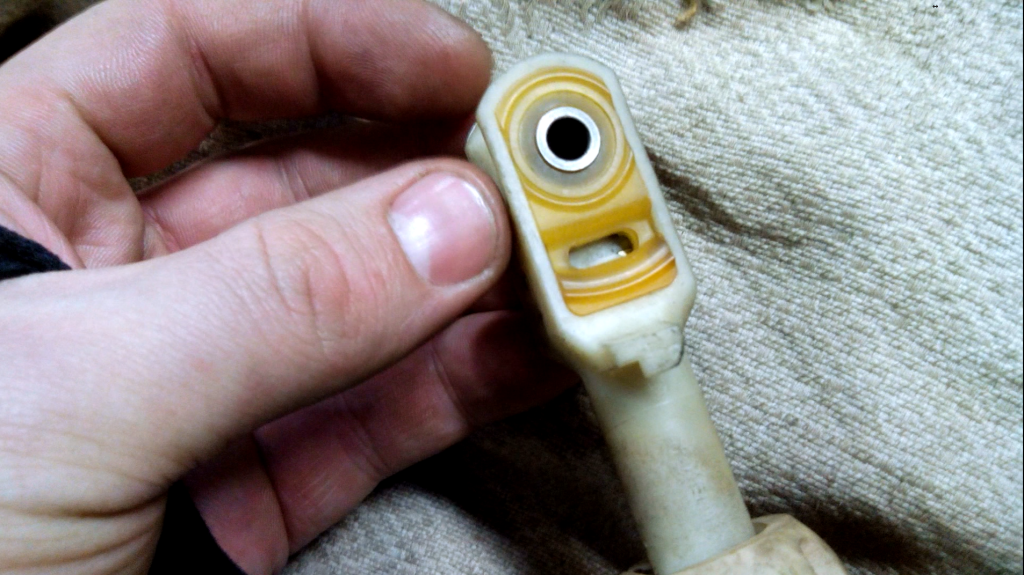

Втулки вытачивались и полировались сугубо под родные капроновые "вкладыши" (так их назовём) Теперь они ходят плотно и мягко...

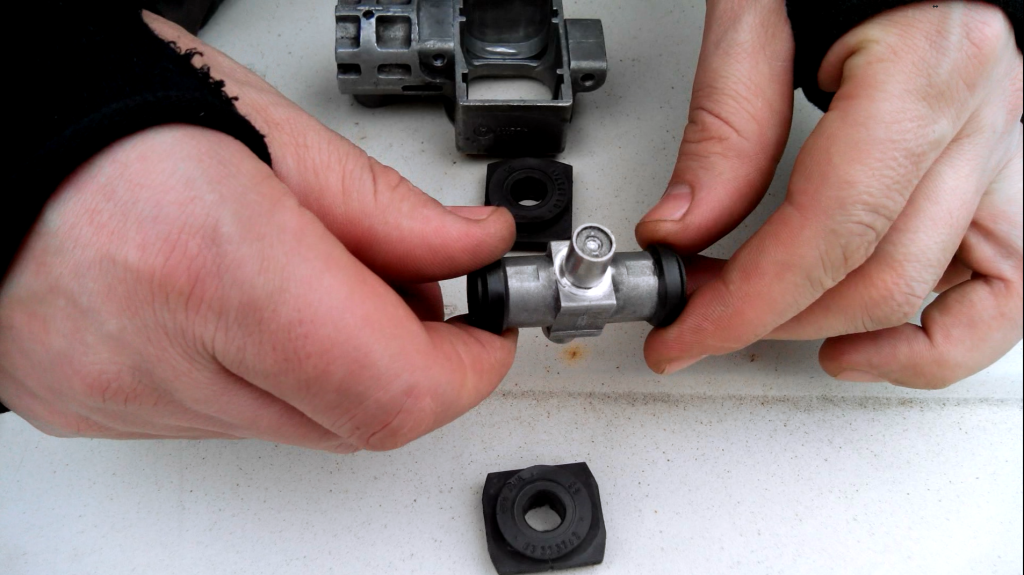

Собираем....
Кстати, и эта оська, была выточена новая.. Тем более что родная была приведена в негодность из-за специфики разборки. Иначе никак.. ..
Вот она - новая ось, в смазке, перед сборкой..

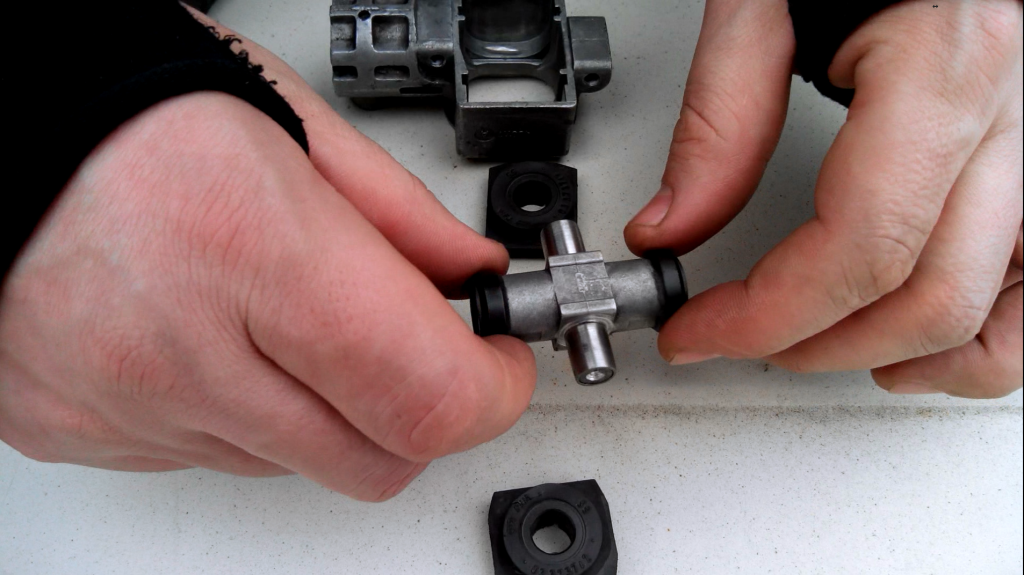

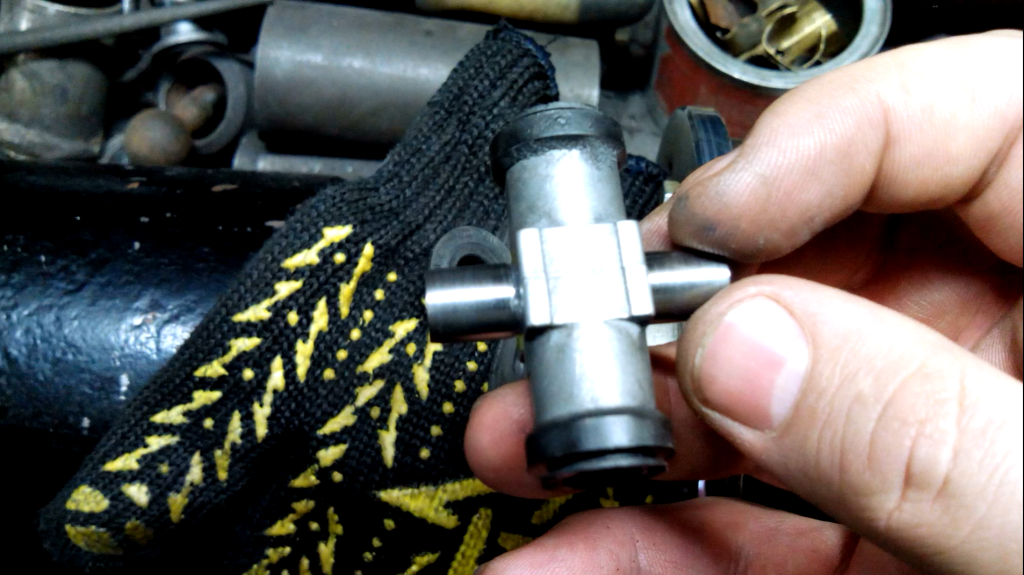

Ну и по сути - уже собранная крестовинка, без намёков на люфт...
И эта втулка была выточена новая, опять таки - теперь она плотная и плавная..

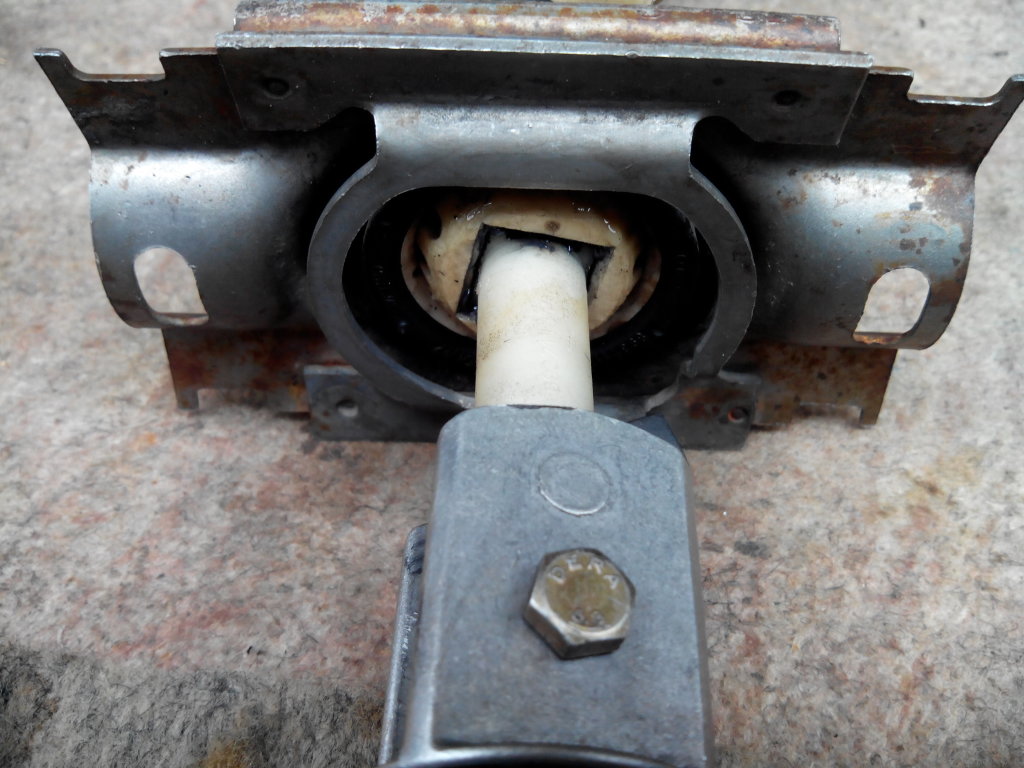

Вид рычага переключения передачи - снизу.. после сборки..
И вид сверху... после окончательной сборки.. Все узлы без люфтов!!!!
...
|
| |
| |
| ВопроС | Дата: Суббота, 26.07.2014, 04:12 | Сообщение # 7 |
|
Лейтенант
Группа: Администраторы
Сообщений: 79
Статус: Offline

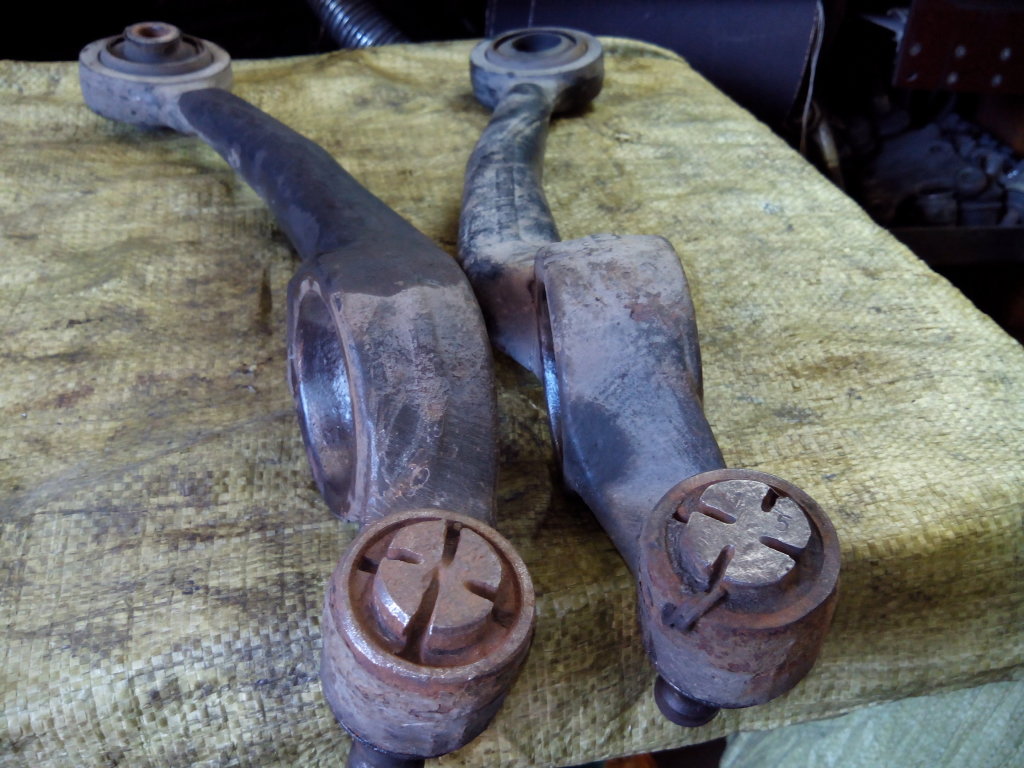

| Приехали на профилактику рычаги шаровой опоры Ауди, после нашей реставрации... Честно говоря, мы были в тихом шоке. Почему - дальше на фото будет понятно.

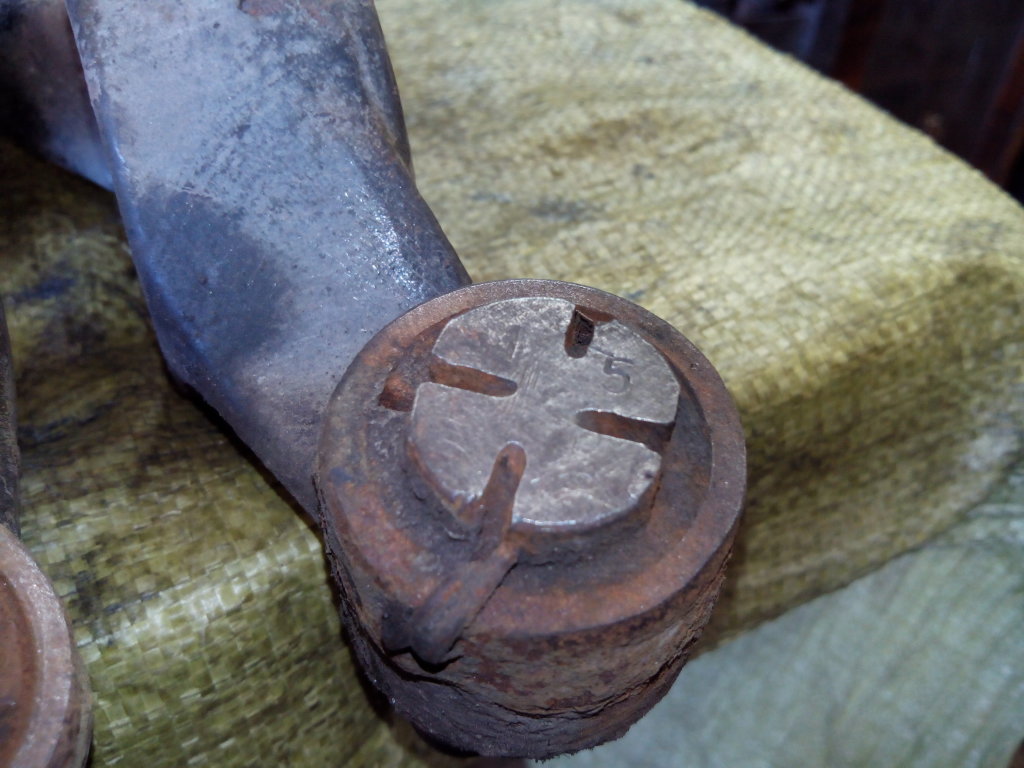

Для начала, можно отметить дату на крышечке. Как видите - цифры гласят, что в работе у нас, эти рычаги были в 1м квартале 2005 года. Стало быть - больше 9 лет назад

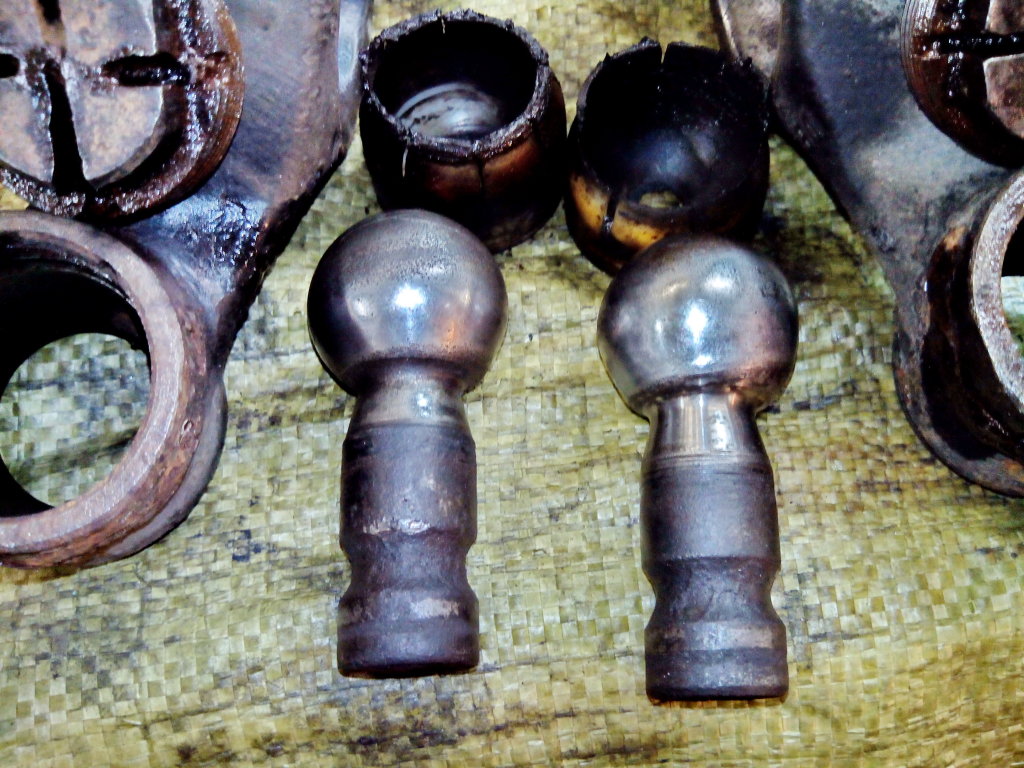

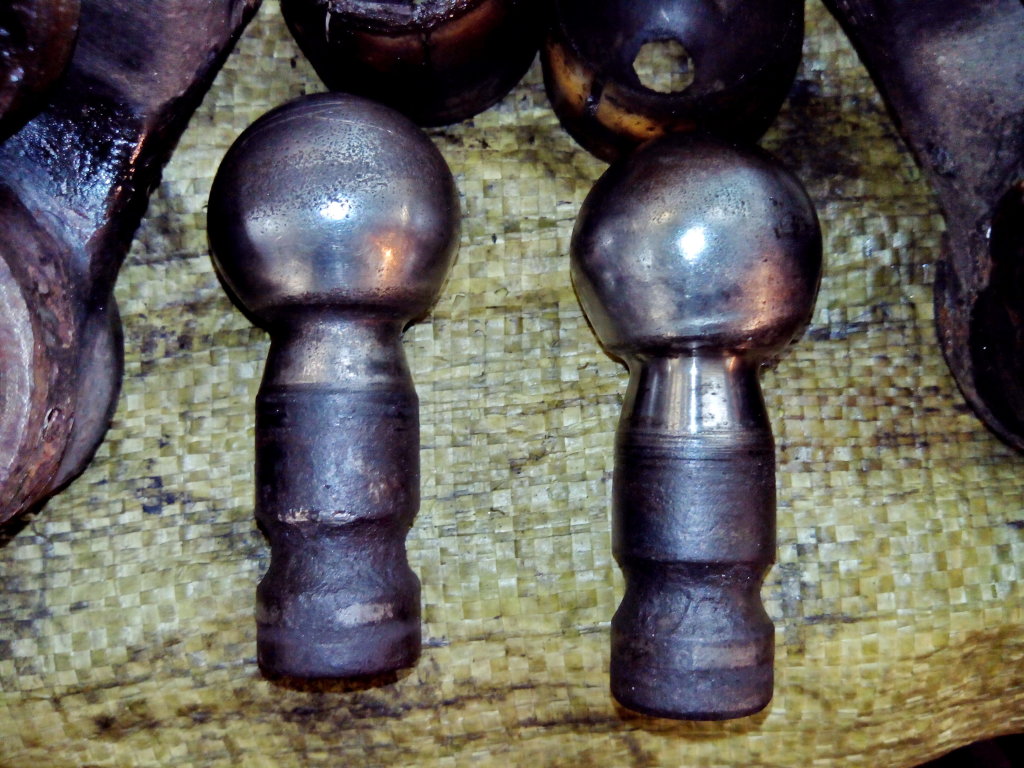

Однако, радовались мы этому лишь до тех пор пока не раскрутили и не достали шаровые пальцы....
Их состояние, честно, привело нас в состояние шока.....
Как нужно не любить свою машину, и на сколько надо быть уверенным в своей безопасности, что бы доезжаться до такого???
Да и ржавчина на самом пальце, ярко говорит о проблеме с посадочным местом в обеих поворотных кулаках!!!! НО!!!!
не смотря на ЭТО - клиент отказался от исправления посадочных мест в кулаках, и изготовления новых пальцев... (((( Никакие наши доводы не имели положительного результата.... В итоге, шарики были проточены..

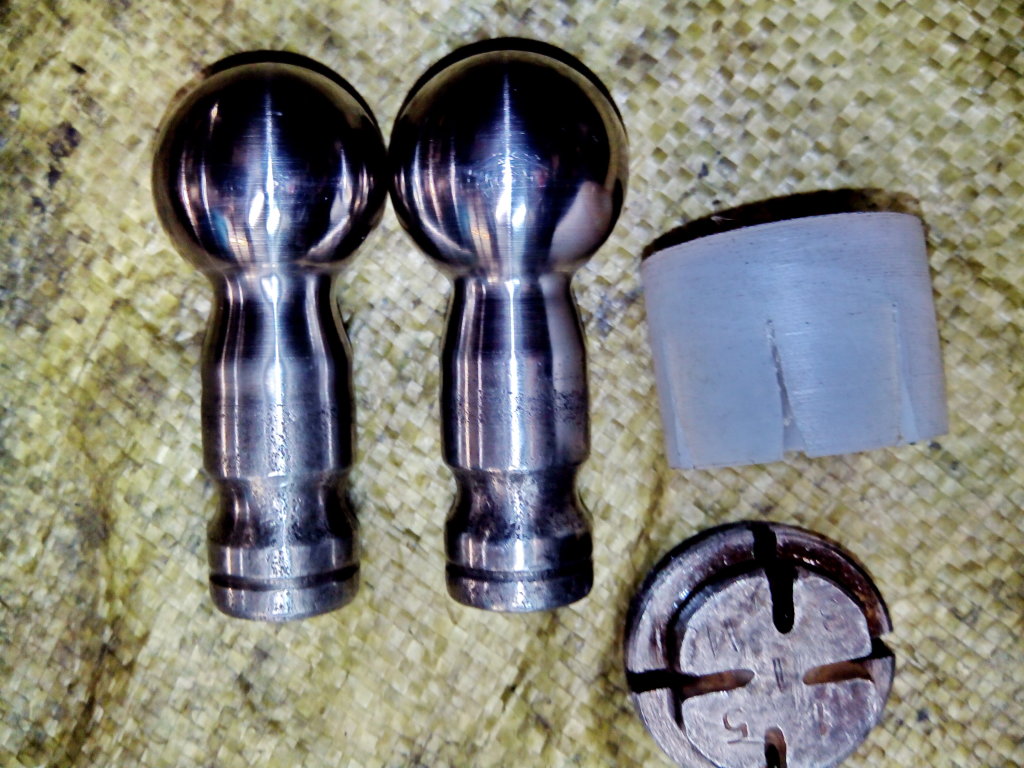

После чего, отшлифованы (на сколько это возможно касательно пальцев) и отполированы.... Были изготовлены новые вкладыши с более толстой стенкой и....... на крышке (помимо дополнительной даты 3 квартал 2014 год) была выбита цифра "1". Что в нашем журнале цифровых кодов означает - Разбиты посадочные места! От исправления клиент отказался!...
Ну и, собственно, после сборки.... как обычно...
|
| |
| |
|
